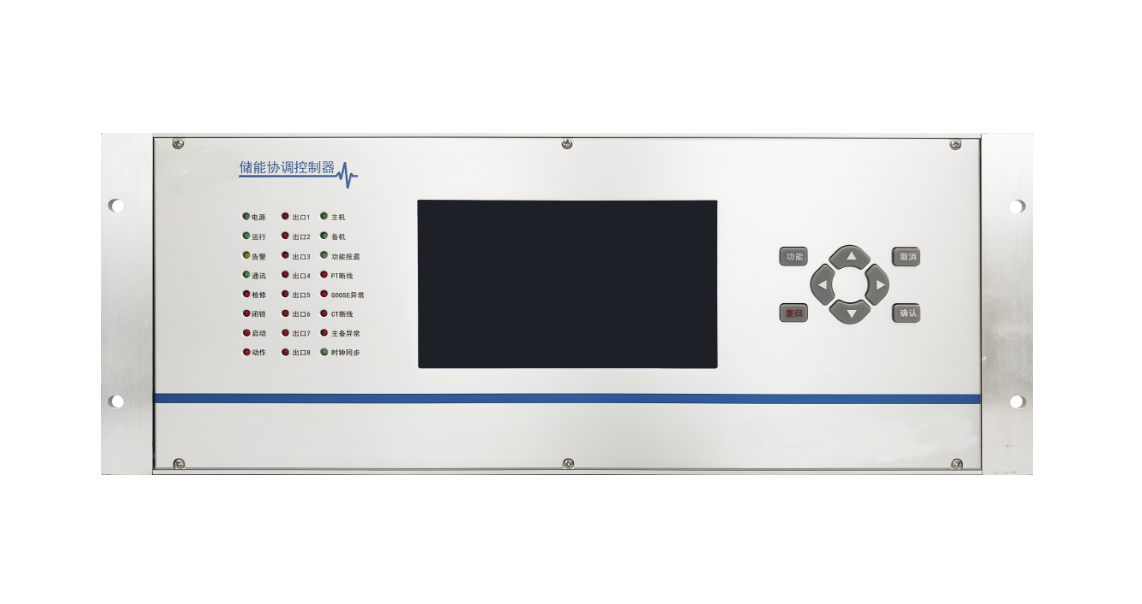

SW-110储能协调控制器

1、应用场景

        近年来，大规模储能电站建设快速发展，出现了百兆瓦甚至更大规模的储能电站。这些储能电站的储能变流器（PCS）数量通常达到几十台甚至上百台。同一电站内同时布置如此多的电池组和PCS，就出现了协调控制的问题。此外，传统的AGC/AVC 对储能电站的调节只能满足稳态情况下的有功和无功的秒级调节，远远不能满足系统出现波动时需要的快速响应。因此，需要一个控制装置将所有的PCS集中起来协调控制，提升储能电站在一次调频、源网荷互动、动态无功电压响应等方面的性能，还能控制各个 PCS 及电池组的充放电特性，使之达到均衡状态。该装置就是储能协调控制器。

        储能协调控制器是一种具备监测并网点的电压、频率和功率，可接受调度和电化学储能电站监控系统的调控指令，对储能电站全站PCS统一快速协调控制，实现整站一次调频、动态无功调压等控制功能的装置。储能协调   控制器安装于储能电站，位于EMS（储能监控系统）与 PCS（储能变流器）之间，主要用于协调控制储能电站的多台 PCS，实现快速功率跟踪响应、辅助调频、辅助调压等高级控制功能。可以完成对储能电站所有PCS的快速同步调节，大大提高储能电站在一次调频、源网荷互动、动态无功电压响应等方面的性能，保证电网的安全稳定运行。作为储能系统的指挥中枢，协调控制器是储能电站的核心设备，肩负着电站设备功率协调控制和信息交互等作用。

2、产品特点

● SW-110储能协调控制器具备以下特点：

● 全国产化自主可控软硬件平台

● 使用FPGA对GOOSE报文进行硬件过滤和解码，实现单网口支持多达128台PCS通信能力

● 强大的通信管理能力，支持多达300个TCP/IP通信连接

● 监测并网点电压、频率和功率

          支持多达6条线路的电气量监测

● 与调度、EMS 和 PCS 通信

          支持 4 路以太网电口、2 路 RS-485 和 6 路 GOOSE 光口

          支持 IEC104、IEC61850 MMS 与调度或 EMS 通信

          支持 GOOSE 协议与 PCS 通信

          可扩展支持 PMU 通信协议

● 完备的自检和保护功能

● 故障录波功能

● 对时功能：支持 NTP 和 B 码对时

● 主备切换功能

● 人机交互功能

● 功能完善的装置调试管理软件

● 高级应用功能

          一次调频

          动态无功调压等

          提供数据接口，可供用户自行添加高级应用功能

● 64 位 ARM 处理器，支持探针软件安装监视

3、配置选型
