主配微源网荷储一体化柔性互动控制系统

主配微源网荷储一体化柔性互动控制系统主要包含如下功能：

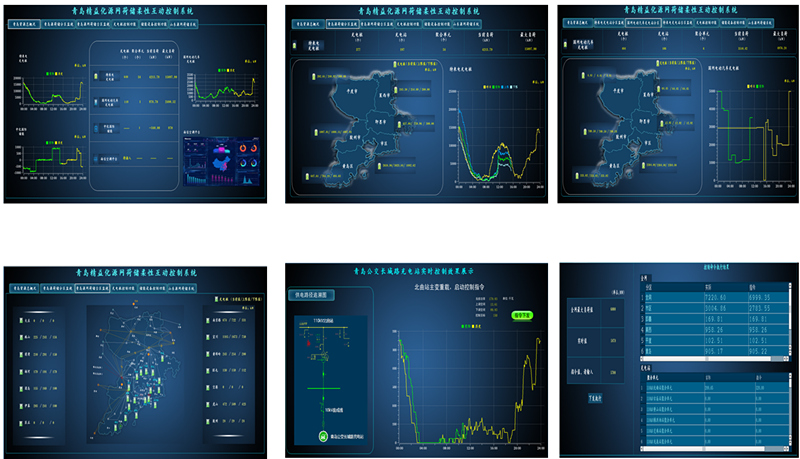

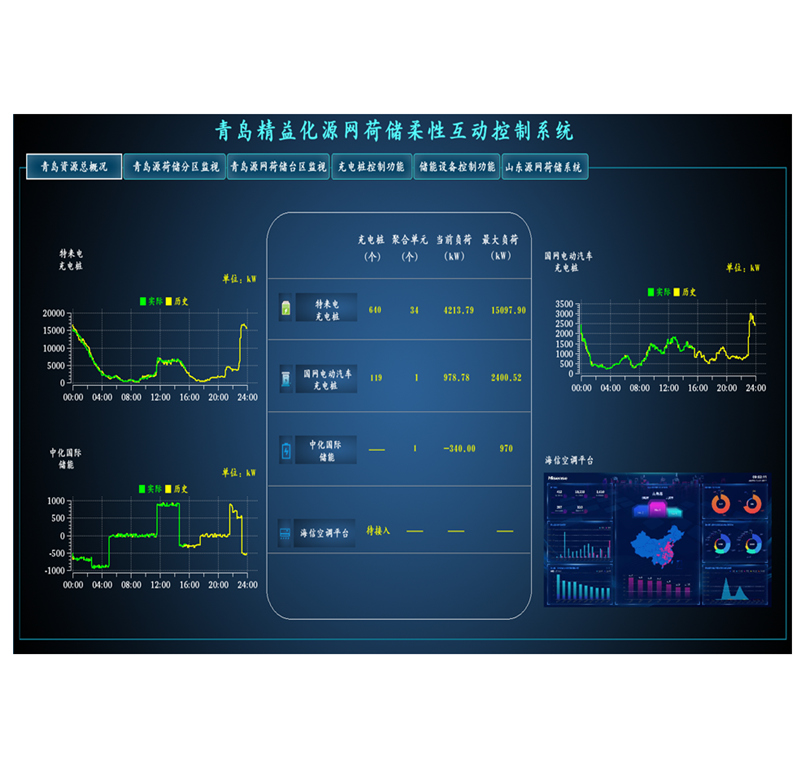

1、全景监视

      全量接入高、中、低压并网新能源及可调可控资源，将各电压等级新能源及可调可控资源台账、电网拓扑、地理位置、运行信息、精细化气象等信息全部纳入管控，同质化管理分布式与集中式新能源。

      新能源全局在线可视化，实现可观、可测、可调、可控，在全时空平台地理一张网基础上，补全新能源与电网的拓扑关系、地理位置，实现基于地理的新能源一张网展示。按地市、县（区）、村、配变（台区）分层控制和聚合展示。

2、新能源消纳在线安全校核

      搭建全口径新能源在线计算模型。在全时空平台计算模型基础上，搭建包含新能源在线计算模型，建模范围覆盖至所有变电站10千伏母线及以上电网。通过拓扑聚合方式在10千伏母线侧将新能源出力和实际负荷分别等值建模，在线准实时计算模型周期为15分钟。

      新能源接入能力动态评估。基于设备热稳定输送能力、关键断面稳定控制限额和火电开机情况等约束，通过在线潮流计算和灵敏度分析，给出220/110/35kV主变、 110/35/10kV线路最大上送能力。考虑自220千伏主变以下开环运行特点，根据设备最大上送能力、下挂负荷和新能源情况，给出该设备下挂新能源接入能力。

      根据设备接入能力在线计算结果，监视统计不同地区、重点地区、全局的新能源接入能力，为分布式新能源接入系统提供技术支撑。

3、消减尖峰负荷控制

      针对迎峰度夏期间电网中可能出现的峰值较高的尖峰负荷，通过削减策略计算，形成削减尖峰负荷控制策略，并通过调控源网荷储可控资源，有效削减全网、区域或重载设备的尖峰负荷，提升电网运行的经济性。

      适应分布式光伏的低频减载控制功能，在新能源一张网基础上，叠加低频减载信息，通过拓扑分析，自动监视统计低频减载控制线路下挂的分布式新能源情况。以全省负荷控制率和每个轮次负荷控制率在100%-120%为要求，自动给出低频减负荷分配方案动态调整策略，以此指导远期工程改造，全面提升低频减载负荷控制率。

4、新能源消纳多元协调优化控制

      消纳策略以电网收益最大化为目标，在线跟踪新能源消纳情况，在新能源消纳困难时，根据新能源预测信息，调整泛在可控资源，通过提前引导，增加可控资源用电负荷，并降低传统机组出力，确保风电、光伏新能源优先消纳。

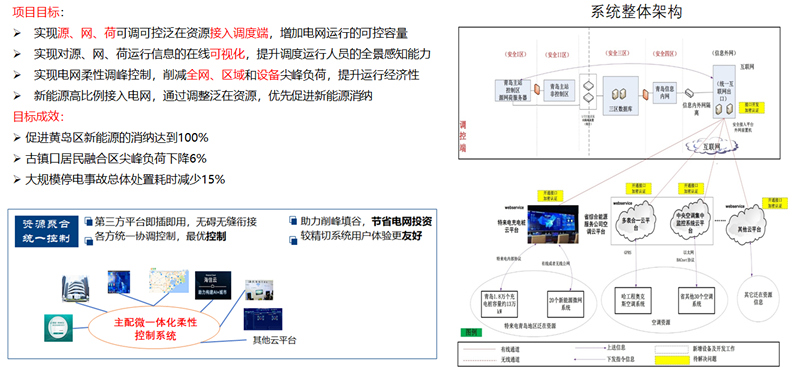

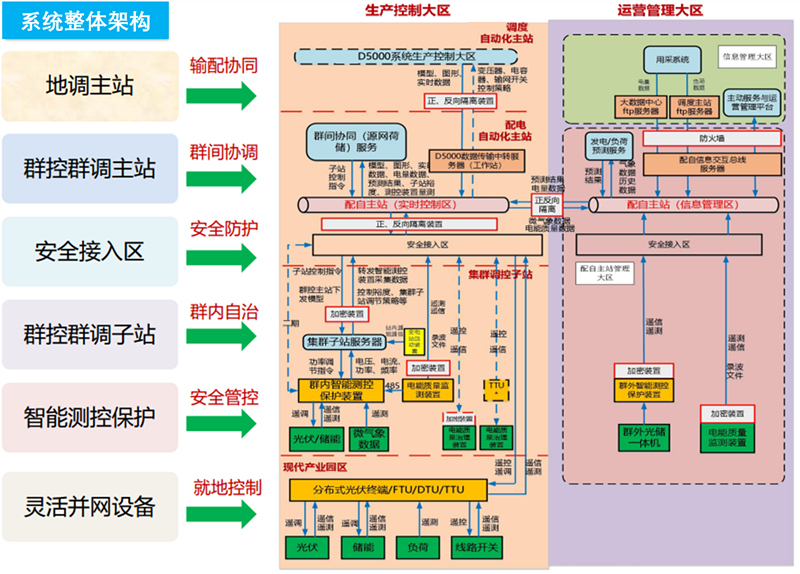

6、系统整体架构图
