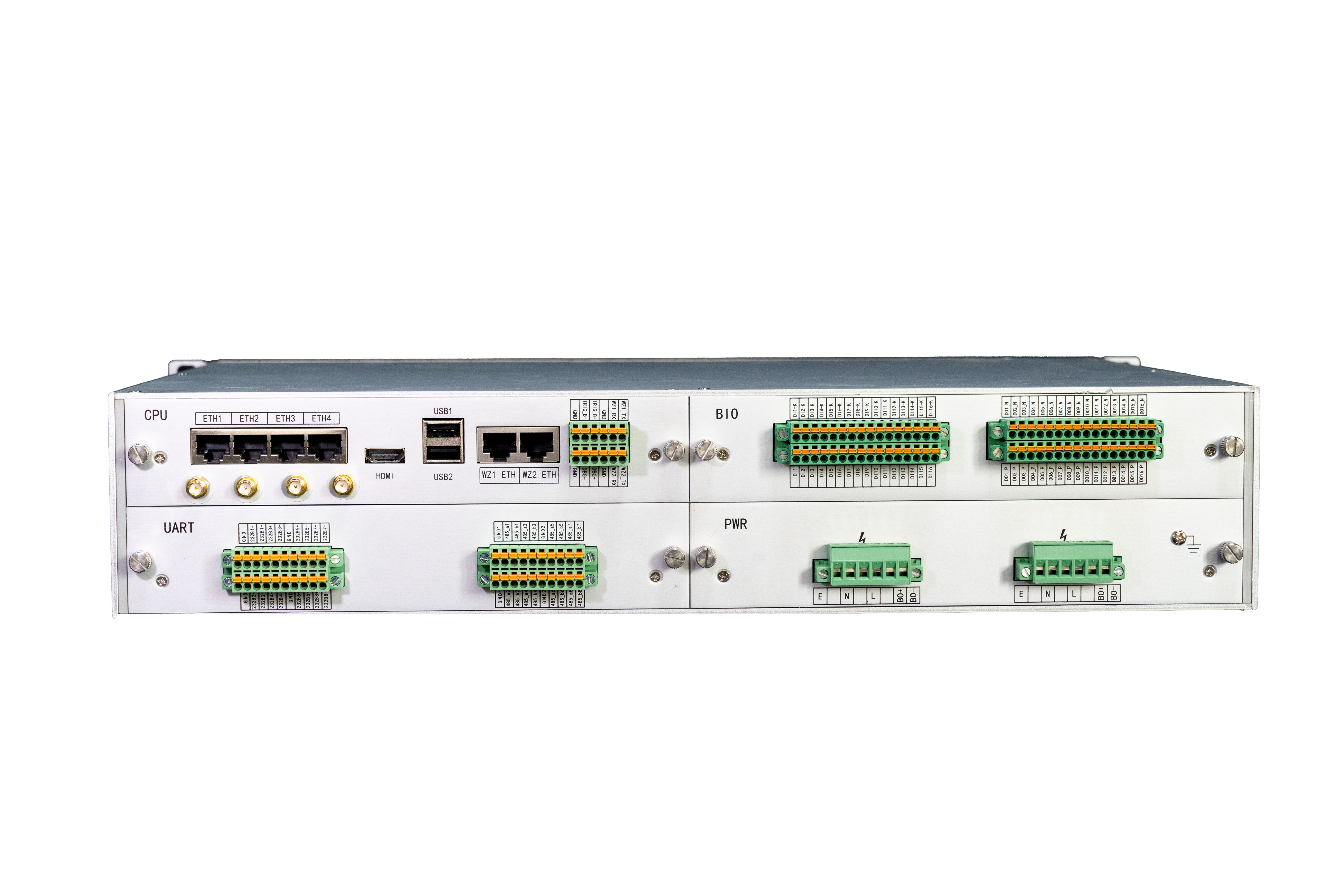

SW-150分布式光伏群调群控装置
装置负责汇集站内分布式光伏、保测装置、电能表、微气象能数据，并通过无线或有线方式与调度主站通信，承接主站下发的调控指令，调节逆变器出力、控制并网点开关分合闸或逆变器启停机。从而实现分布式光伏电站的可观、可测、可调、可控。
1、功能配置
分布式光伏群调群控装置是一款在调度分布式电源场地安装，集成数据采集、加密传输、控制、通信等功能，用于交互调度分布式电源实时运行信息、电量信息、功率预测信息、微气象和功率控制指令等的装置，实现了分布式光伏的“可观、可测、可控、可调”功能。
主要功能简要介绍如下：
● 支持AGC、AGC功能；
● 支持网络安全监测功能；
● 支持光功率预测、地基云图等数据上送功能；
● 支持电表数据采集功能；
● 支持远动功能。
2 、性能指标

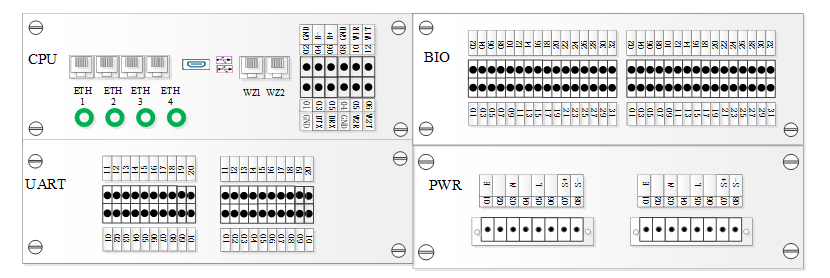

● 自主可控四核ARM 架构，4核ARM 1.2GhzCPU;2GB内存、8G EMMC；
● 内置Linux嵌入式操作系统，单机功耗:<3W，无风扇设计;
● 10路独立RS485通讯端口，内置ESD保护;
● 4路10M/100M自适应工业以太网，标准RJ45接口,内置ESD保护、浪涌保护；
● 具备4路DI/O接口;
● 支持国网5G/4G/1.8G电力无线专网;
● 支持双平面接入调度自动化系统，可支持光纤、无线接入;
● 北斗/GPS、B码对时输入，对时精度≤1ms;
● 具备一个SATA存储扩展接口、一个USB扩展接口；
● 装置满足支持双电源，支持交直流110v，220v电源输入;
● 支持主站电网纵向加密认证
● 支持AGC/AVC功能
● 支持DL645(97)、DL645(07)、modbusRTU、modbusTCP、CDT、DISA、IEC101、IEC104、IEC103、IEC61850、mqtt等电力行业及物联网行业主流通讯协议。
一、 10kV分布式光伏接入案例

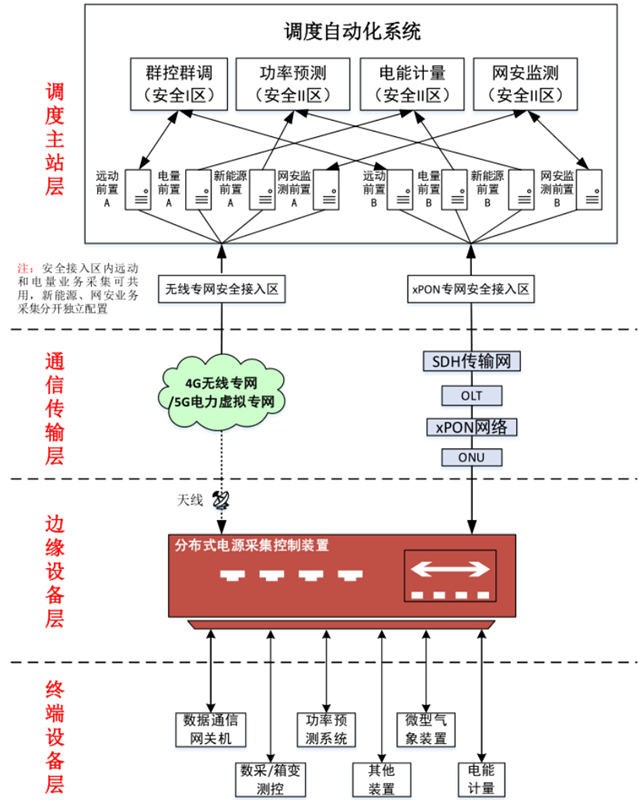

1、接入方案
分布式电源采集控制装置是分布式光伏与电网调度自动化的接口界面。
装置负责汇集站内分布式光伏、保测装置、电能表、微气象能数据，并通过无线或有线方式与调度主站通信，承接主站下发的调控指令，调节逆变器出力、控制并网点开关分合闸或逆变器启停机。从而实现分布式光伏电站的可观、可测、可调、可控。

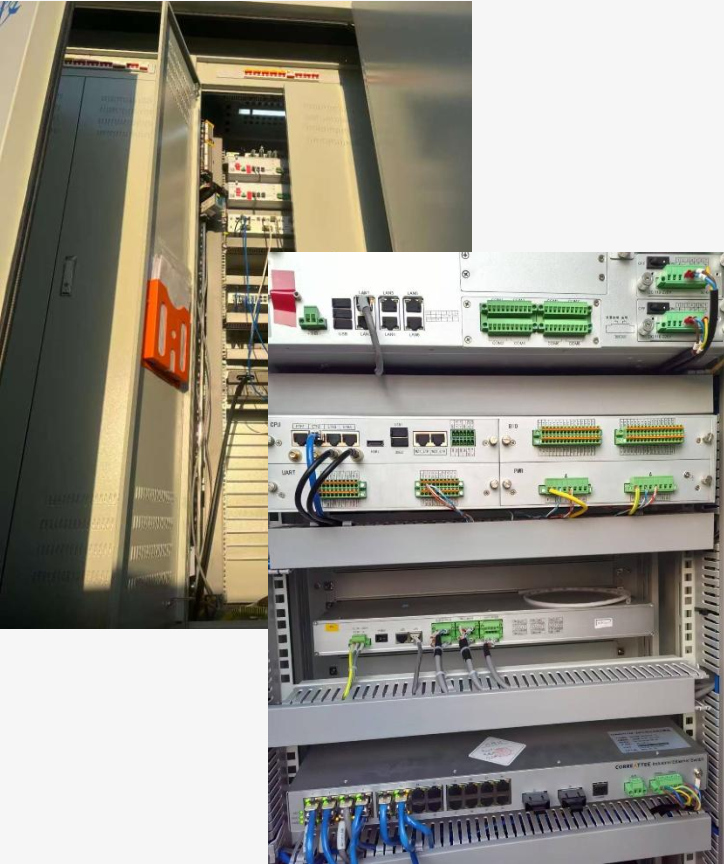

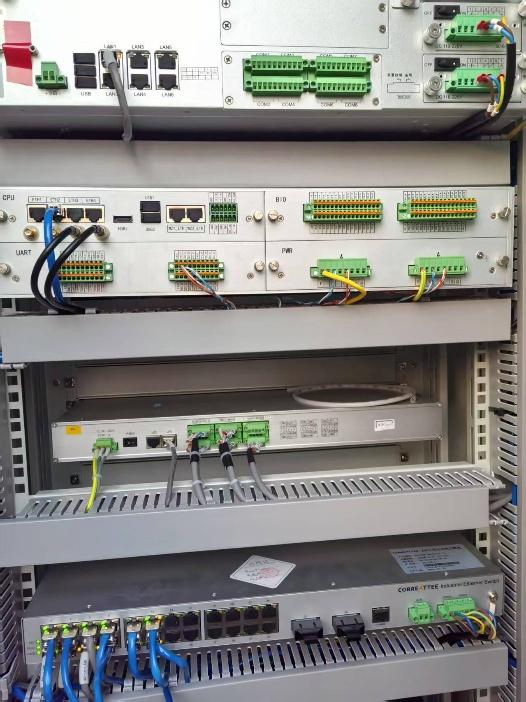

2、 应用业绩
● 淮安3个分布式光伏项目;
● 盐城2个分布式光伏项目;
● 扬州5个分布式光伏项目;
● 泰州1个分布式光伏项目;
● 宿迁1个分布式光伏项目;
● 徐州1个分布式光伏项目;
二、 400V分布式光伏接入案例
1、需求分析
分布式光伏装机容量逐年快速增长，在光伏总装机容量中的占比也越来越高，随之给电网带来了诸多问题，如电压越限、线损升高、三相电压不平衡、反向过载等问题。 而要解决相关问题，又必须进行充分合理的设计。
（1）观测调控盲区
400V分布式光伏一般不会接入调度数据网，不满足可观、可测、可调、可控需求。
（2）成本敏感
400V场景对方案成本非常敏感，包括硬件成本、施工成本。目前尚缺少合理、低成本、易于实施的通信架构，无法支撑柔性调节，刚性控制的调控机制。
2、解决方案

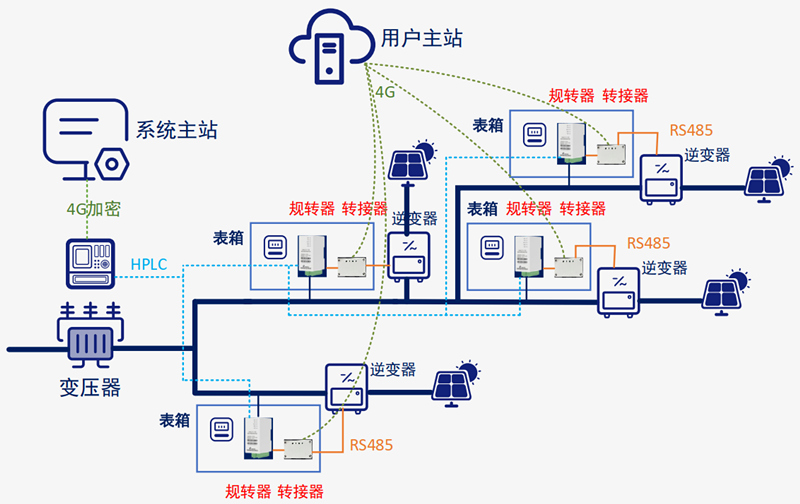

规转器和转接器就地安装于逆变器旁表箱内，转接器通过通过1分2路的串口，将原有逆变器串口扩展为2路，1路仍然通过4G棒与用户主站通信，1路链接规转器，实现规转器对逆变器数据信息的采集和调控。
规转器通过HPLC连接电力网，依靠HPLC组网中继，与台区融合终端通信，实现全台区逆变器数据的上送和融合终端对逆变器的指令下达。
通信规约转换器及其所配套的通信接口转接器可以为“四可”要求的满足建立起良好的低成本通信架构，如图所示，保障电网公司及时获取分布式光伏运行的各种电气量信息并可靠将调控指令下发到分布式光伏调控设备。

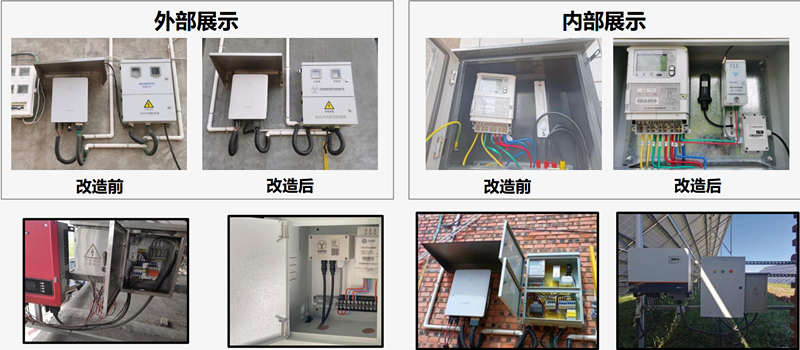

3、应用业绩
● 合肥试点接入了200多个户用分布式光伏逆变器，正在做4G直连主站方案。
